Category: mock up

31
Jan

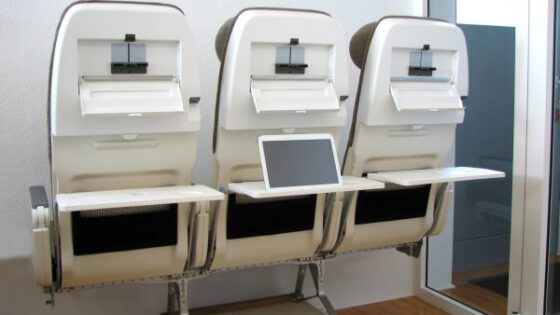

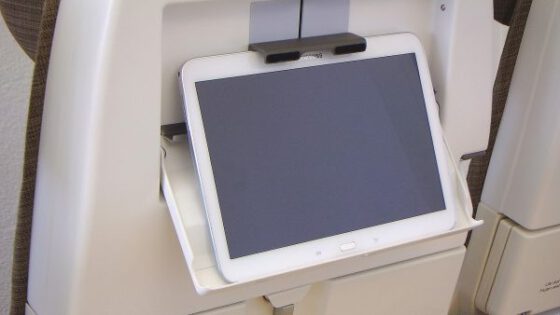

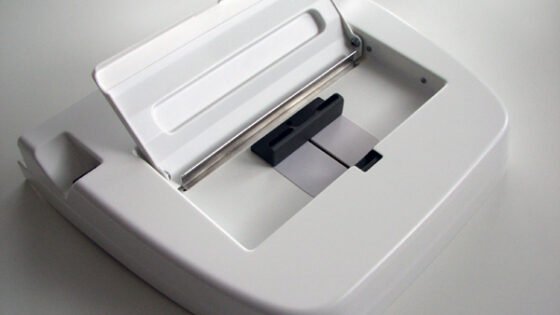

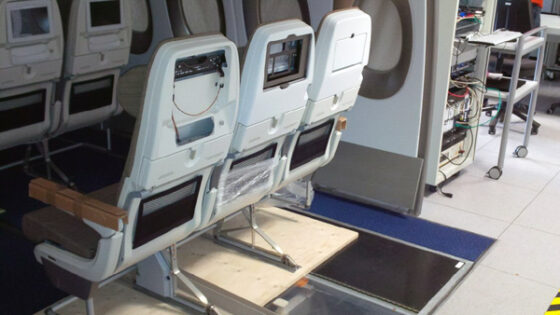

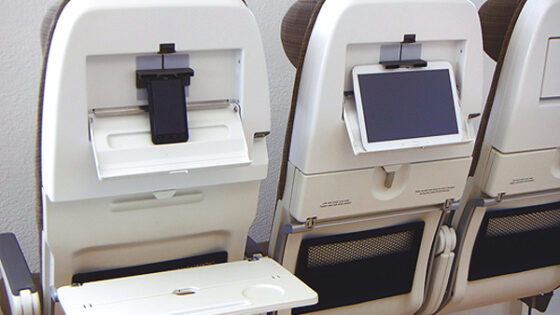

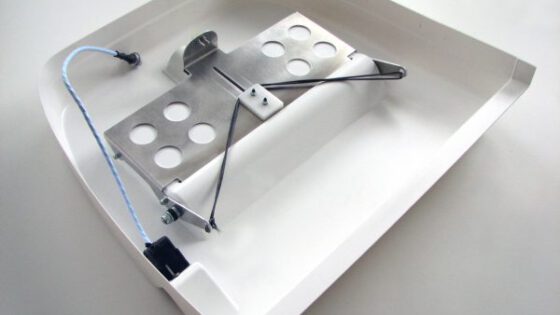

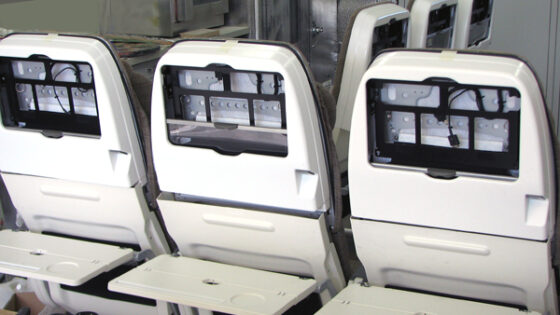

Airbus-SII – Exponate –

Aufgabe

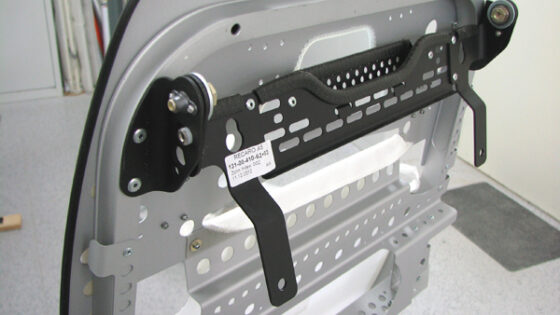

Integration aktueller Tablet-PCs / Smart-phones in die Rückenlehnen existierender Flugzeugsitze für Airbus Operations GmbH, Projektleitung und techn. Konstruktion SII-Deutschland GmbH. Ziel: Demonstrations-Exponate mit montagefreundlicher und vollständiger Funktionsfähigkeit aller verbauten Komponenten, sowie Integration sämtlicher Versorgungsleitungen – unter Berücksichtigung flugsicherheitsrelevanter Rahmenbedingungen.

Lösung

Austausch und Neuanfertigung der rückseitigen Sitzverblendungen einschließlich aller dafür notwendigen technischen Baugruppen. Die durchgefärbten Montagerahmen der Tablet-PCs wurden im Vakuumguss-Verfahren erstellt, die Sitzverblendungen im Tiefziehverfahren in jeweils unterschiedlichen Varianten. Als Aufprall-Schutz für die Passagiere gegenüber den Tablets wurden versenkbare, transparente Gleitscheiben entwickelt und eingebaut.

Ergebnis

Passagierflugzeug-3-fach-Sitzgruppen mit integrierter, montage- und funktionsfähiger PC-Technologie als Demonstrations- und Test-Exponate für Airbus-spezifische Anforderungen.











YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden



23
Jan

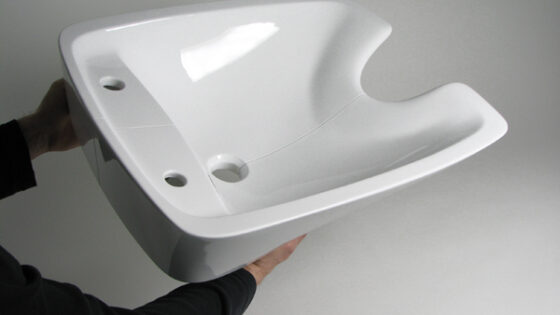

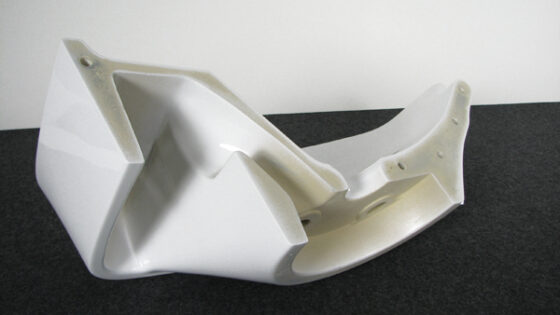

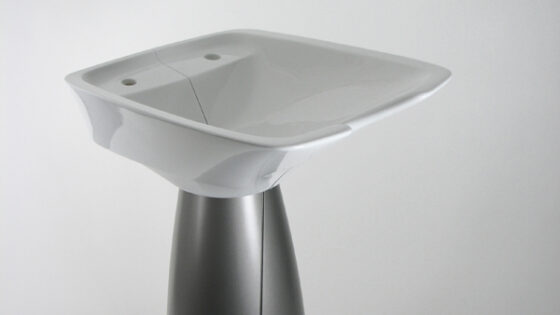

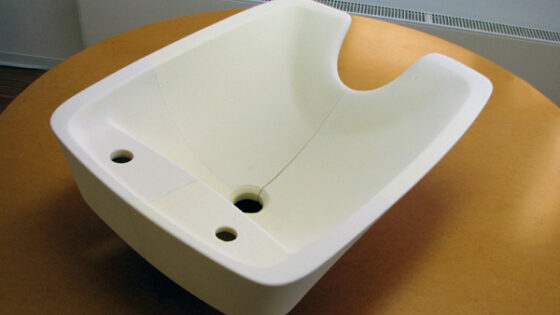

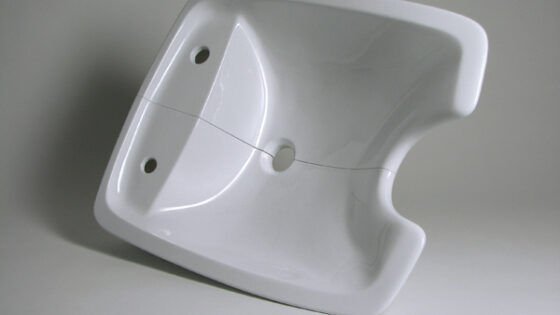

Fritz Jobst e.K. – Mockup –

Aufgabe

Anfertigung von einem PU-Hartschaum-Designmodell eines neuen Friseur-Waschbeckens der Firma Fritz Jobst E.K., Designentwurf rainerhillerdesign, zur Überprüfung der Funktion und der Ausarbeitung formaler Details im Rahmen eines Formfindungs-Prozesses.

Lösung

Mittig geteiltes 1:1 PU-Hartschaummodell, im handshape-Verfahren aus PU-Volumen-Elementen kontur- / maß-genau modelliert, im weiteren Verlauf der Designentwicklung final ausgearbeitet, und abschließend für den Auftrag einer Hochglanzlackierung gefinished.

Ergebnis

Formfindungs- und Designmodell sowie Referenzmuster für das sich anschließende Serien-Gussverfahren.



22
Jan

Concord – Eyecatcher –

Aufgabe

Visualisierung der Verstellmöglichkeiten des Concord-Kinderautositzes MATRIX mit Hilfe einer motorbetriebenen, programmier- und schaltbaren Endlosschleife. Projektleitung White-ID , Schorndorf.

Lösung

Die zwei Bewegungsabläufe Rotation und Winkel-Verstellung der Sitz- / Liegeschale werden mit Hilfe von Stellmotoren und einer speziell angefertigten Steuerung realisiert, durch die die Geschwindigkeit der Bewegung sowie die Zeitintervalle frei wählbar sind.

Ergebnis

Bewegung erzeugt Aufmerksamkeit – ein Anspruch, dem ein eyecatcher wie dieses von uns realisierte Exponat im Rahmen einer Messepräsentation gerecht wird. Zudem erklären sich dem Betrachter durch den im Dauerbetrieb laufenden Messe-Dummy die speziellen Verstellmöglichkeiten des Kinder-Autositzes.





Vimeo

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren

Video laden















21
Jan

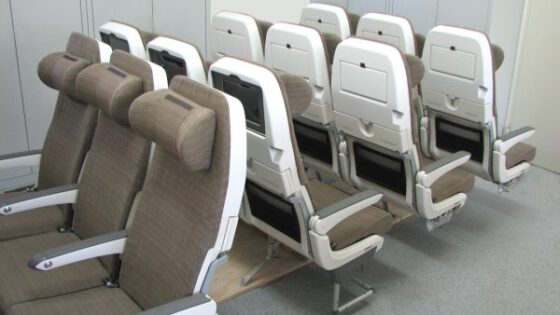

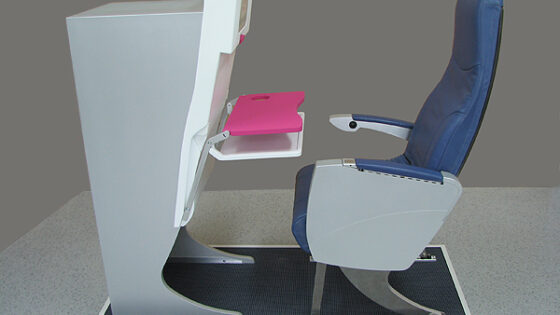

Airbus KID-Systeme – Messeexponat –

Aufgabe

Konzeptionierung und Aufbau eines leichtgewichtigen Funktionsmodells von Passagierflugzeugsitzen zur Aufnahme und Präsentation von PC- und Monitor-Technologie in den Rückenlehnen von Flugzeugsitzen.

Lösung

Mock up aus PUR mit rückseitigen Monitoröffnungen und Metall-Montageblenden, Tische klappbar, Sitzreihen auf Alugrundplatte montiert und zur Montage der eingebauten Technik klappbar, Lackfinish .

Ergebnis

Funktionsmodell von Flugzeugsitzen im Modellmaßstab zur Überprüfung und Präsentation von PC-Technologie.

19
Jan

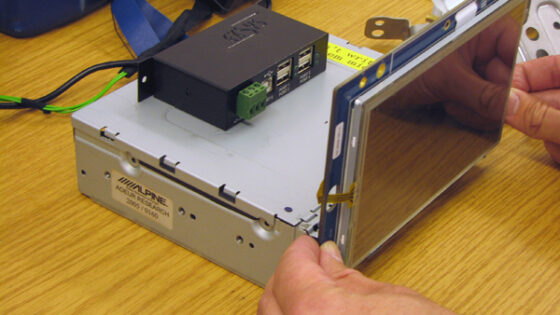

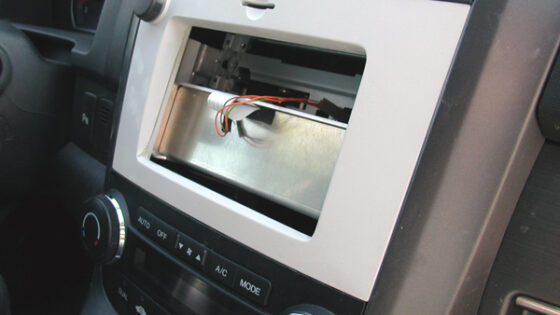

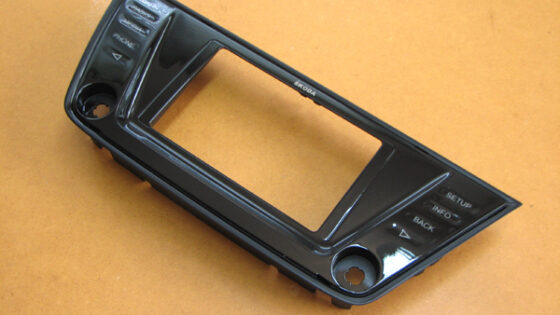

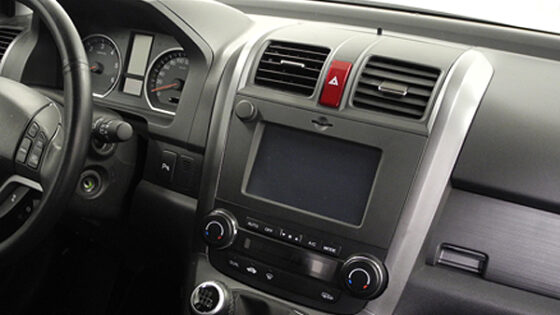

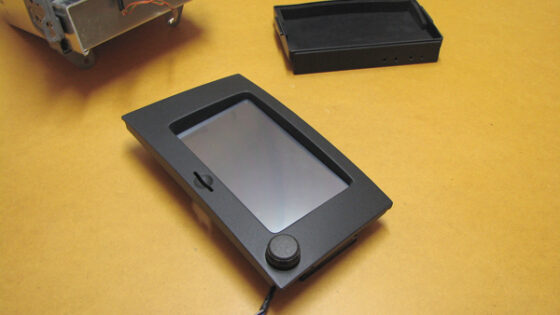

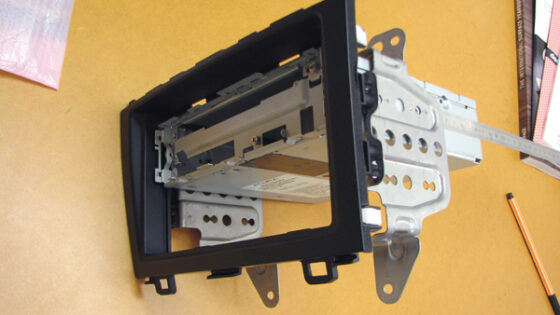

Alpine Electronics Car – Prototyp –

Aufgabe

Formale und funktionale Integration neu entwickelter Navigationstechnologien von Alpine Electronics in Serien-Test-Kfz.

Adaption von Rapid-Prototyping-Display-Blenden an Vorseriengeräte.

Lösung

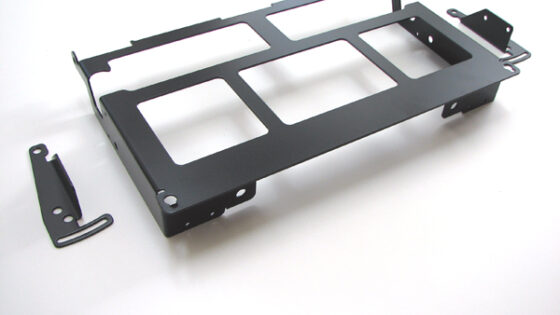

Konzeptionierung und Anfertigung von passgenauen Kunststoff-Blendenmodulen mit seriennaher Anmutung in den dafür vorgesehenen Konsolen-Öffnungen von Testfahrzeugen zur Montage neuartiger Navigationsgeräte-Hardware.

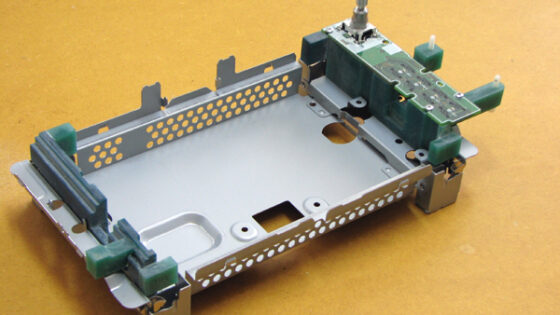

Anfertigung von Montagemodulen für die Verbindung von Vorseriengerät und STL-Blende.

Ergebnis

Displaymodul-mock ups mit Großserien-Charakter zur Integration von Alpine Electronics-Geräteprototypen in Serien-Testfahrzeuge.

Funktions-Displayblenden  als STL-Prototypen, hinterleuchtet und mit Hochglanzfinish.



18
Jan

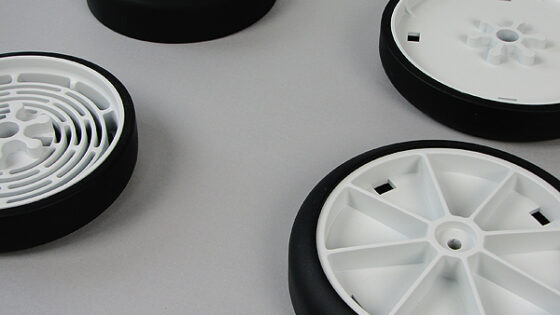

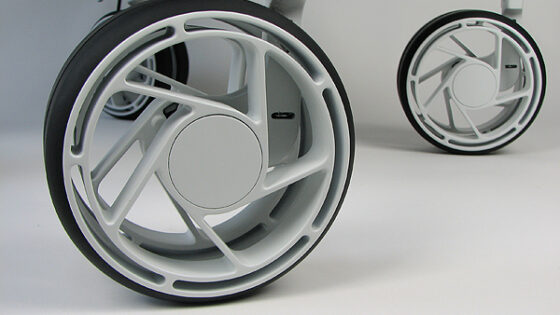

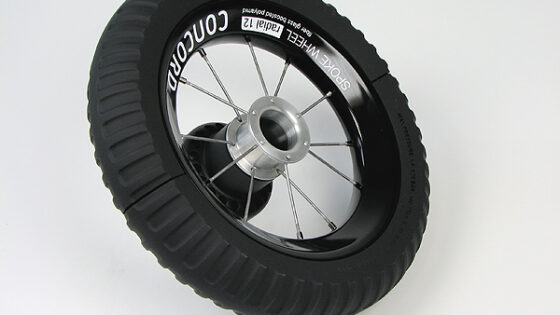

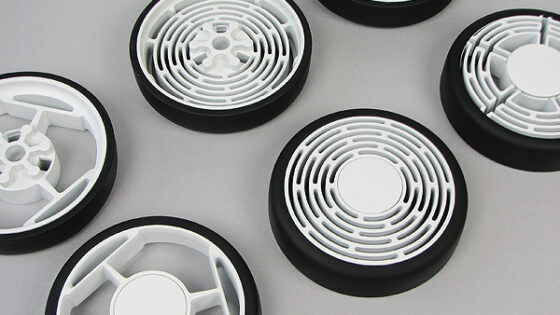

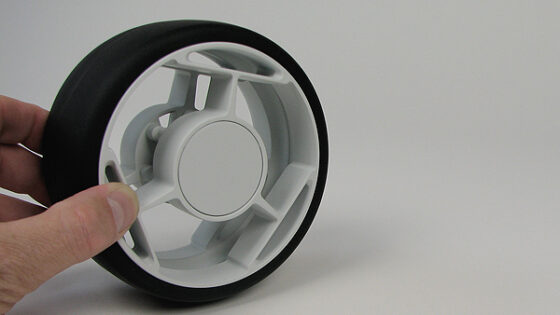

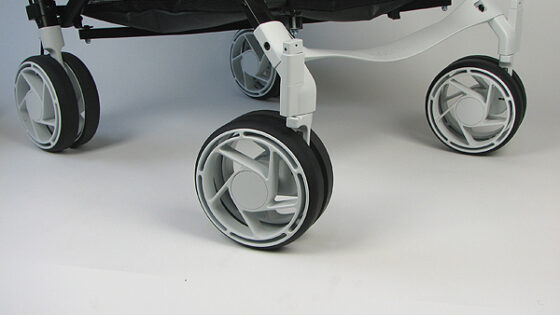

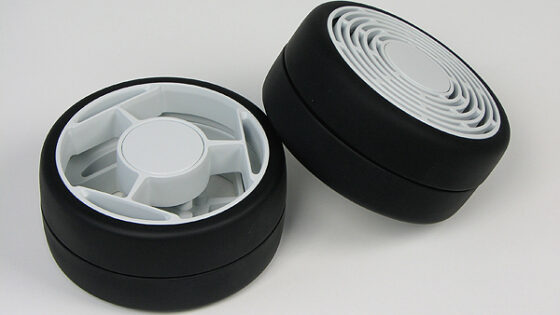

Concord wheels – Funktionsmuster

Aufgabe

Bemusterung von Design-Varianten neuer Räder für Concord-Kinderbuggies, Entwurf und Projektleitung White ID.

Lösung

CNC-gefräste Kunststoff-Prototypen mit Befestigungselementen und Lackfinish.

Ergebnis

Funktionsfähige Räder, bestehend aus Felgen, Bereifung und Montage-Elementen als Teil einer Produktentwicklung.

16
Jan

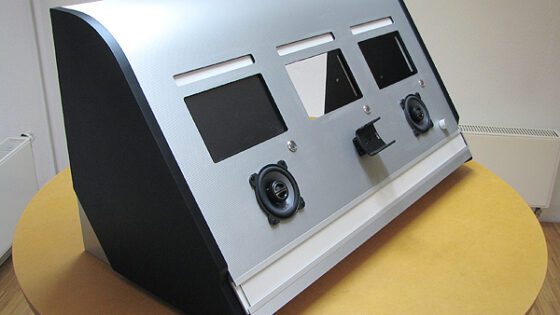

Prototypen

Aufgabe

Entwicklung / Herstellung / Montage von Protoypen für verschiedene Anwendungen:

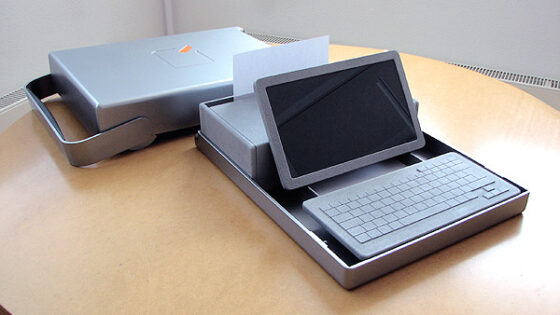

T-D1-Umverpackung für designwerks

Aluminiumlöffel für Villeroy & Boch

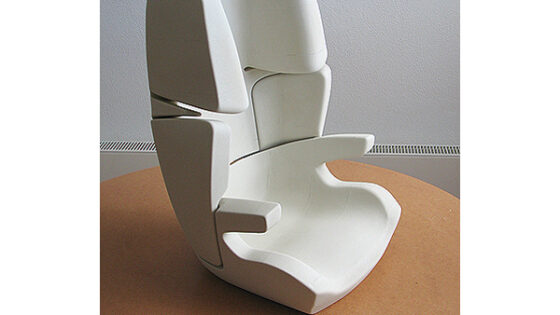

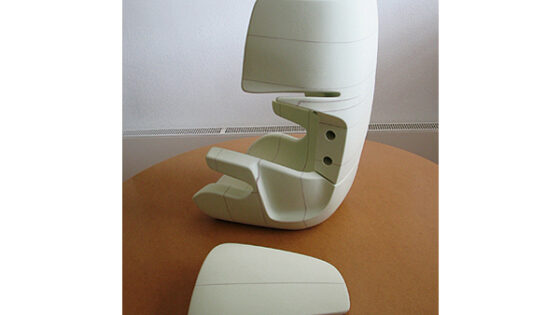

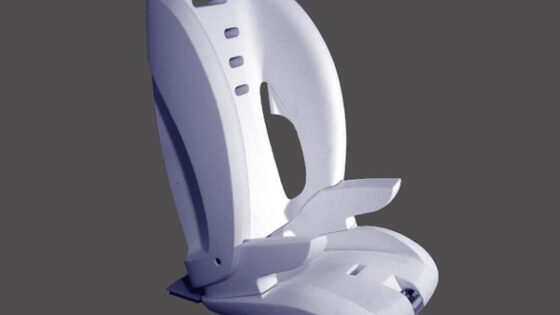

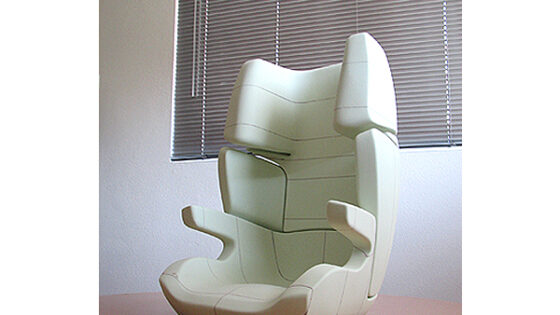

Kinderautositz für Concord / White ID

Diagnosegerät für Rüschformteam

Tretauto für ZAM Clauda / designwerks

Stapelstuhl für Dauphin / Designoffice

Segelflugmodell für V-Form

Lösung

T-D1-Umverpackung – Bemusterung und Betreuung  der Spritzgußproduktion.

Alu-Löffel – CNC-Frästeil, feingeschliffen und hochglanzpoliert.

Kinderautositz – Feinbearbeitung, Finish und Montage von Prototypen-Bauteilen.

Diagnosegerät – Kleinserie im Tiefzieh-Verfahren aus sterilisierbarem Kunststoff

Tretauto – Herstellung einer Leichtbau-Gfk-Karosserie für einen Tretauto-Prototyp.

Stapelstuhl – Gfk-Sitzschale mit steckbaren Armlehnen und Aluminiumfüßen.

Segelflugmodell – originalgetreuer, flugfähiger Nachbau eines historischen Segelflugzeuges im Maßstab 1:3.

Ergebnis

Funktionsprototypen als Bestandteil von Produktentwicklungen.



15
Jan
14
Jan

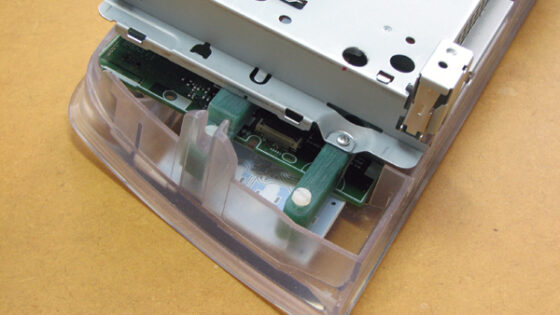

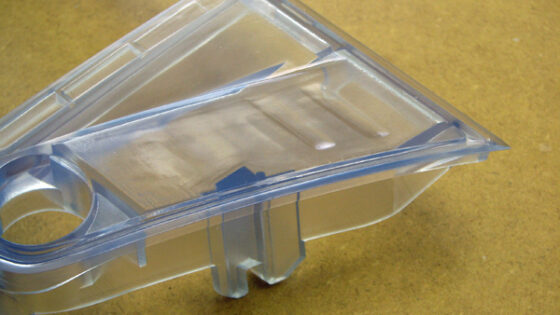

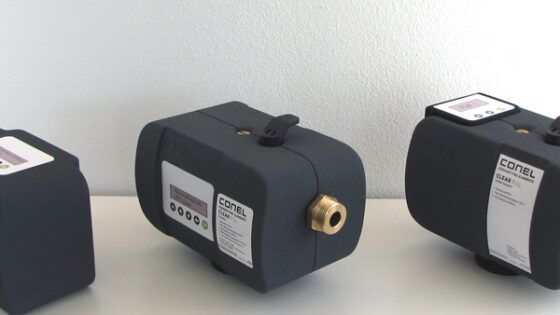

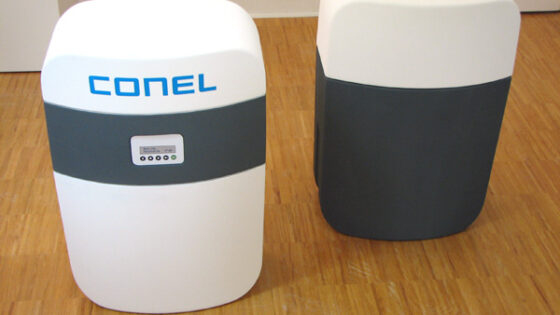

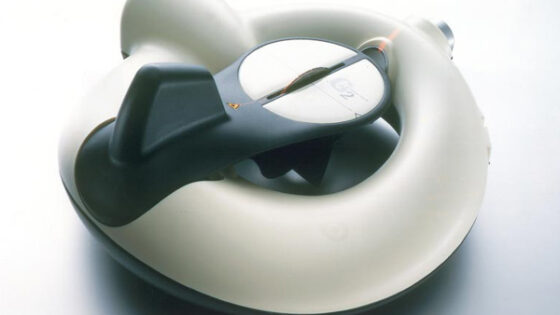

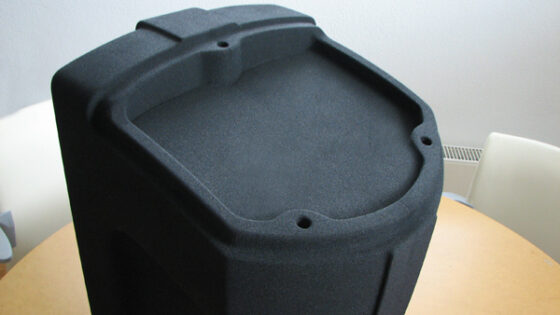

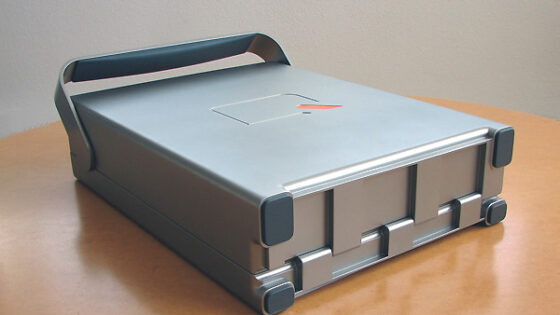

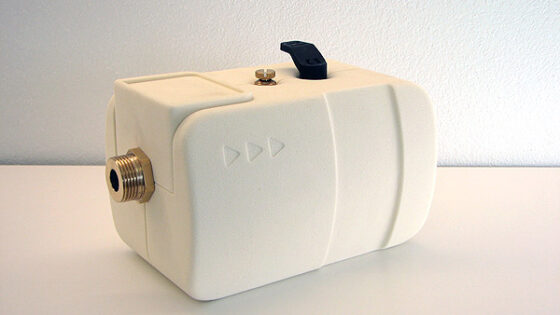

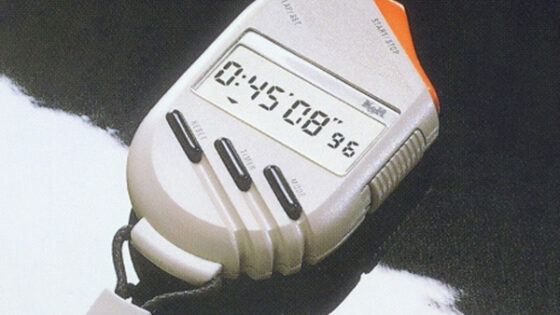

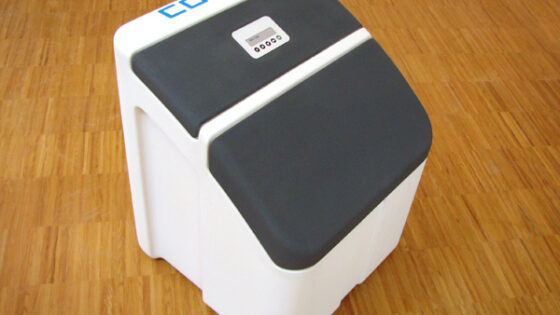

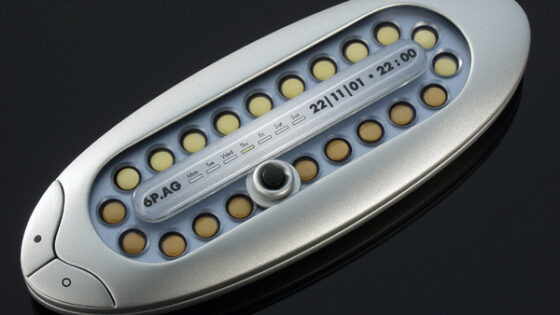

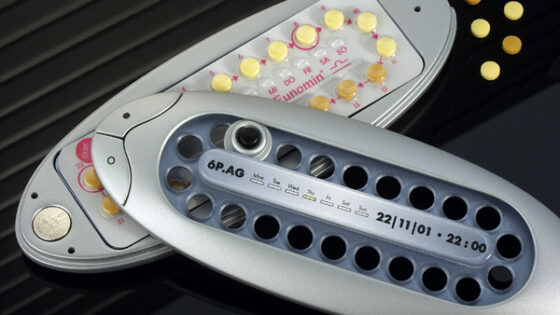

Kunststoff-/Vakuumguss

Aufgabe

Herstellung von Kleinserien- und Sonder-Bauteilen aus Kunststoffen.

Lösung

Umsetzung der Bauteil-Anforderungen im Vakuumguß mittels Urmodell sowie in konventionellen Gießverfahren – transparente Bauteile mit und ohne (sichtbarem) Inlay, passgenaue Gehäuse, Transluzenz, Elastizität, Material-Kombinationen, Funktionalität.

Ergebnis

Bauteile aus gießfähigen Kunststoffen für Bemusterung, Kleinserien, Prototyping, Modellbau etc.



12
Jan

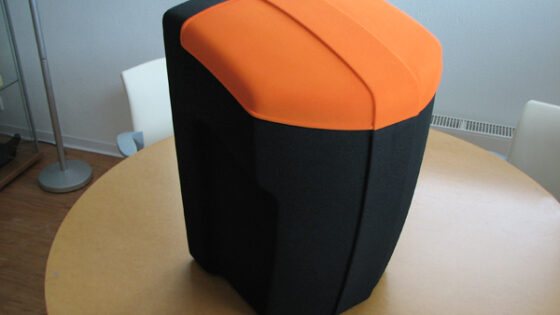

Hartschaum

Aufgabe

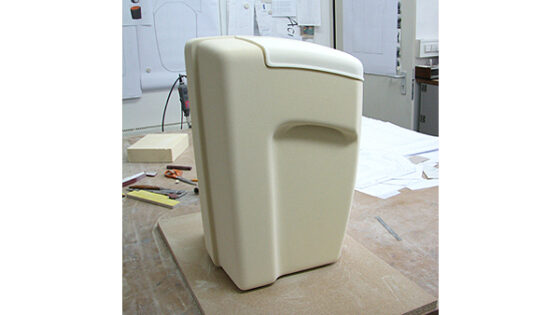

Volumenmodelle zur Formfindung, sowie zur Überprüfung der Proportionen eines Entwurfs. Das Verfahren eignet sich ebenso als Basis für großvolumige Exponate, Dummies, Objekte etc.

Lösung

Herstellung durch maschinelle Bearbeitung sowie im handshape-Verfahren aus PU-Hartschaum-Blockmaterial, ohne und mit Oberflächenfinsh / Lackierung. Geeignet als lösemittelbeständiges Stützmaterial für Clay-Modellierungen und Gfk-Beschichtungen.

Ergebnis

Designvormodelle / Volumenmodelle / Formfindung  / Exponate / Dummies / Objekte.
